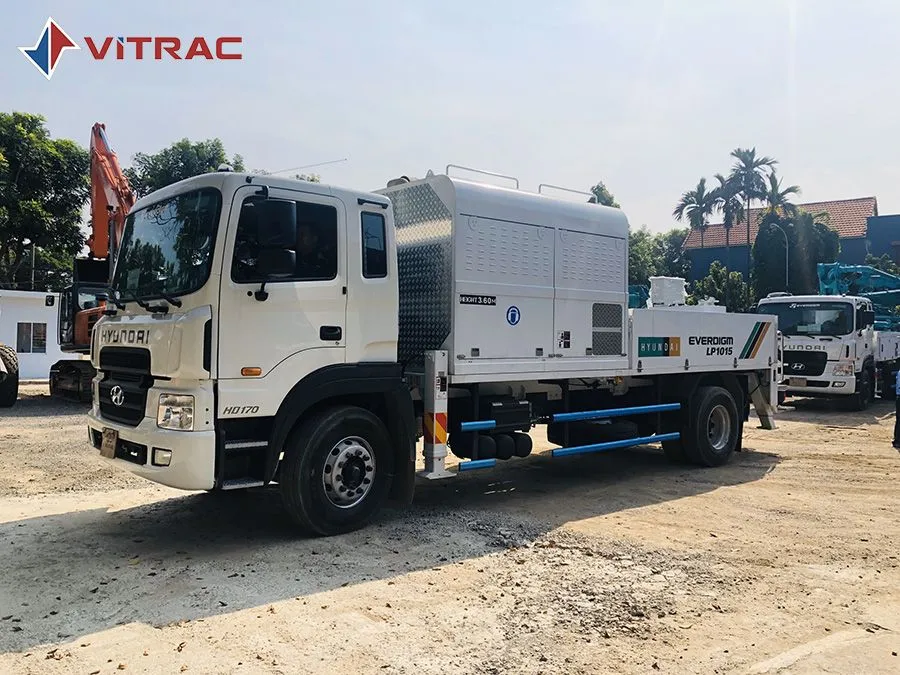

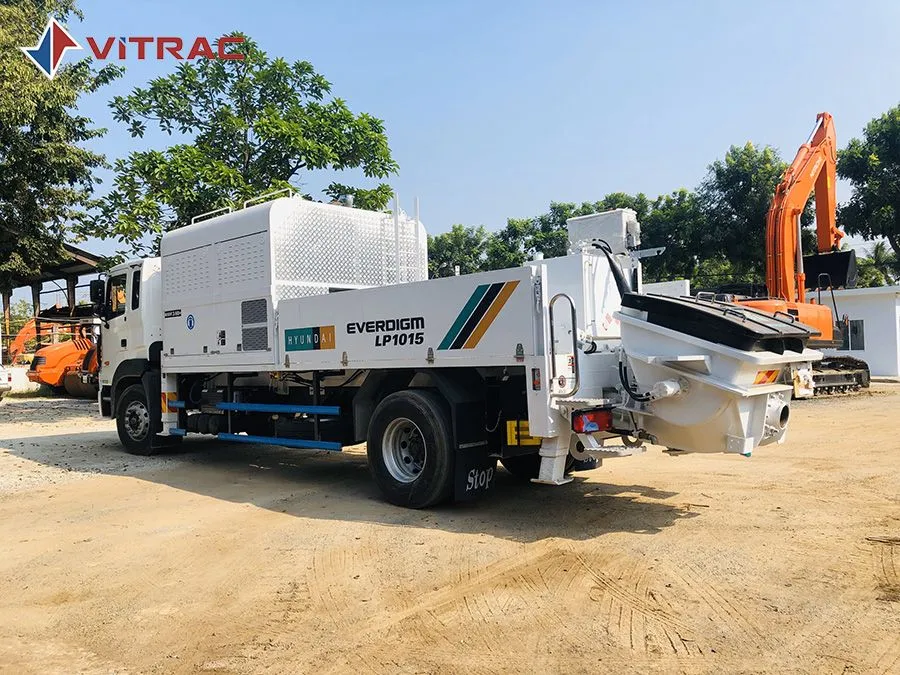

EVERDIGM LP1015

MỘT SỐ ƯU ĐIỂM CỦA BƠM BÊ TÔNG TỰ HÀNH EVERDIGM LP1015

Xe bơm bê tông tự hành Everdigm LP1015 sử dụng 2 loại động cơ riêng biệt, là kiểu vận hành riêng lẻ (Bơm sẽ sử dụng động cơ DOOSAN PU126TI, xe cơ sở sẽ sử dụng động cơ của xe Hyundai HD170), điều này giúp cho xe hoạt động mạnh mẽ, hiệu suất làm việc cao hơn và có khả năng bơm cao lên tương đương 50 tầng của một tòa nhà.

Everdigm LP1015 được trang bị hệ thống thủy lực mạch kín FFH, có thể tự động đổi chiều dòng chảy thủy lực mà không cần đến cụm van phân phối. Hiệu suất truyền thuỷ lực của toàn mạch cao vì vậy có thể chịu được áp suất làm việc lớn hơn, thường được sử dụng trên các thiết bị thi công nặng cho hệ thống di chuyển. So với hệ thống truyền động bằng điện hay cơ thì hệ thống này có ưu điểm là thay đổi chính xác lực và tốc độ làm việc.

Bộ cảm biến hành trình cho phép truyền tín hiệu liên tục và chính xác vị trí xy lanh lắc nhằm điều khiển vị trí mở của van. Giúp cho lượng bê tông được bơm liên tục và hiệu quả hơn.

THÔNG SỐ CẦN - BƠM BÊ TÔNG TỰ HÀNH HYUNDAI EVERDIGM LP1015

ĐỘNG CƠ XE BƠM BÊ TÔNG TỰ HÀNH LP1015
Hãng sản xuất	DOOSAN
Model	PU0126TI, 6 xy lanh
Công suất	294 kW tại 2 100 rpm
Momen xoắn	1 521 Nm tại 1 400 rpm
Dung tích	11.051 lít
Hành trình	123 x 155 mm
Tiêu chuẩn khí thải	TIER-4
Hệ thống làm mát	Làm mát bằng nước
Bình điện	24 V

HỆ THỐNG BƠM CỦA XE BƠM BÊ TÔNG TỰ HÀNH LP1015
BƠM CAO, BƠM XA
Bơm cao tối đa
Áp suất cao	217 m
Áp suất cao	317 m
Bơm xa tối đa
Áp suất thấp	360 m
Áp suất cao	527 m
BƠM THỦY LỰC
Kiểu bơm chính	Rexroth A4VG180 x 2
Lưu lượng bơm chính	2 x 180 cc / hành trình
Áp suất hệ thống	350 kg / cm²
Bơm tích áp	Rexroth A10V28
BƠM BÊ TÔNG
Công suất bơm bê tông
Áp suất thấp	110 m³ / h tại 150 bar
Áp suất cao	70 m³ / h tại 220 bar
Xy lanh bơm bê tông	D. 230 x 2100
Van S	Van S, S2318 (D. 230 mm - 180 mm)



TÍNH NĂNG CỦA XE BƠM BÊ TÔNG TỰ HÀNH LP1015
Chân chống	4 chân chống thuỷ lực
Chân chống phụ	Điều chỉnh được độ cao
Trục	1 trục & 4 bánh đơn
Bơm nước	6 m³ / h, áp suất 30 bar
Thùng nước	Tuỳ chọn (400L)

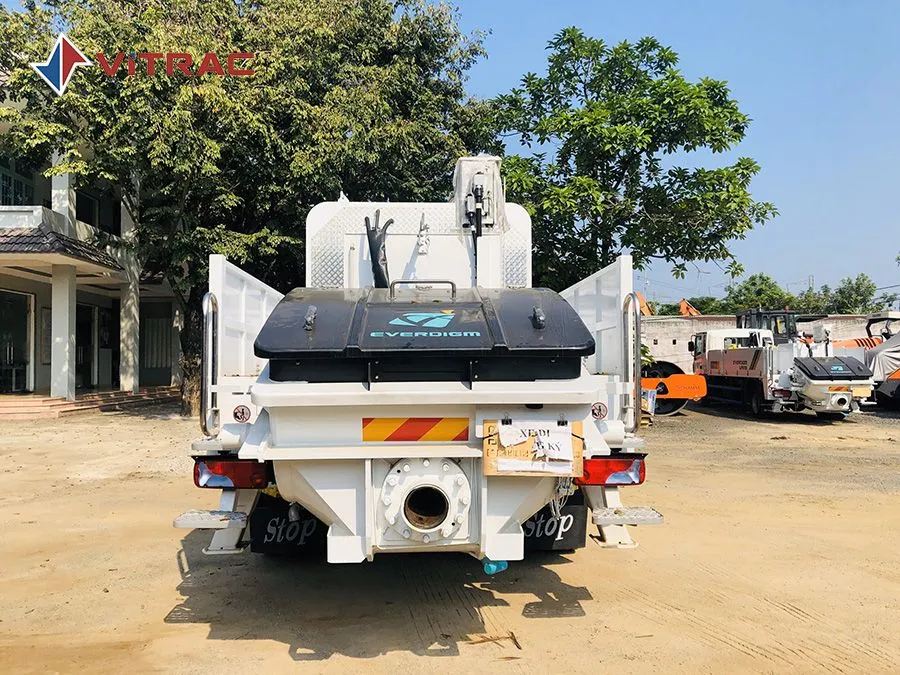

Phễu bê tông	Kiểu lưới lọc EZ, 600L
Bơm mỡ	Tự động
Motor cánh khuấy	2 motor
Điều khiển từ xa	Có dây



CÁC THÔNG SỐ KHÁC CỦA XE BƠM BÊ TÔNG TỰ HÀNH LP1015
Thùng nhiên liệu	350 L
Thùng dầu thuỷ lực	450 L
Thời gian thay dầu thuỷ lực	500 h
Tiêu hao nhiên liệu	220 g / kW.h tại 2 100 rpm



THÔNG SỐ XE NỀN HYUNDAI HD170

Khoảng nhô trước / sau	1 495 / 2 475
D x R x C (mm)	7 850 x 2 495 x 3 140
Vết bánh xe trước / sau	2 040 / 1 850
Chiều dài cơ sở (mm)	5 425
Khoảng sáng gầm xe (mm)	285
Khối lượng bản thân (kg)	6 015
Khối lượng tối đa (kg)	18 800
Model	D6GA2E
Loại động cơ	Động cơ Diesel, 4 kỳ, 6 xilanh thẳng hàng, làm mát bằng nước, tăng áp – làm mát khí nạp, phun nhiên liệu trực tiếp điều khiển điện tử.
Dung tích công tác (cc)	5,899
Công suất cực đại (Ps)	255 / 2 500
Momen xoắn cực đại (Kgm)	95 / 1 400
Dung tích thùng nhiên liệu (L)	200
Hộp số	6 số tiến và 1 số lùi
Khả năng vượt dốc (tanθ)
Vận tốc tối đa (km/h)
Hệ thống treo, Trước	Phụ thuộc, nhíp lá Semi -elliptic, trang bị giảm chấn thủy lực 2 tác động trên trục trước
Hệ thống treo, Sau	Phụ thuộc, nhíp lá Semi -elliptic, trang bị giảm chấn thủy lực 2 tác động trên trục trước
Kiểu lốp xe
Cỡ lốp xe (trước / sau)	12R 22.5 - 16PR
Hệ thống phanh hỗ trợ	Phanh tang trống, khí nén 2 dòng
Hệ thống phanh chính	Phanh khí xả, kiểu van bướm, phanh Jake brake
