MÁY KHOAN CỌC NHỒI XCMG XR420E

NHỮNG ƯU ĐIỂM VƯỢT TRỘI của MÁY KHOAN CỌC NHỒI XCMG XR420E

Sự khác biệt của XR420E nằm ở việc XCMG đã kết hợp sức mạnh cơ khí khổng lồ với trí thông minh nhân tạo, tạo ra một thiết bị vô cùng linh hoạt và bền bỉ:

• Sức mạnh linh hoạt từ khối động cơ Cummins: Động cơ Cummins X15-C535 được trang bị ba chế độ kiểm soát công suất (three gears of power control), cho phép người vận hành chọn mức công suất tương ứng với từng điều kiện làm việc, mang lại hiệu quả như sở hữu ba động cơ trong một chiếc máy, giúp giảm thiểu tối đa chi phí nhiên liệu.
• Đầu khoan 3 chế độ thông minh: Đầu vặn (rotary drive) cung cấp các chế độ làm việc: Chế độ tiêu chuẩn (standard mode), Chế độ khoan đá (rock drilling mode) và Chế độ tiết kiệm năng lượng (energy-saving mode). Sự tùy biến này giúp tăng tốc độ khoan và giảm hao phí nhiên liệu tùy theo từng tầng địa chất.
• Trí thông minh nhân tạo trong điều khiển: Hệ thống điều khiển có khả năng tự động điều chỉnh và hiển thị độ thẳng đứng của cần khoan, tự động căn thẳng (self-righting), xả đất tự động (auto spin-off), kiểm soát đổ bê tông CFA tự động và hiển thị loại cọc. Bảng điều khiển dạng bus được thiết kế để loại bỏ hoàn toàn các thao tác sai từ thợ vận hành.
• Hệ thống thủy lực cảm biến tải (Load Sensitive): Thủy lực của XR420E áp dụng công nghệ nhạy cảm với tải trọng, kiểm soát công suất tổng và công suất giới hạn, giúp hệ thống hoạt động êm ái, đạt hiệu suất cực cao và siêu tiết kiệm năng lượng.
• Đột phá công nghệ cáp tời: Tời chính tiếp tục phát huy sức mạnh của cấu trúc tời cáp đơn (single-row rope), giải quyết bài toán chồng chéo dây cáp trên các dòng máy lớn, qua đó gia tăng tuổi thọ dây cáp lên gấp nhiều lần.
• Tính ổn định tuyệt đối: Cấu trúc cơ cấu luffing cần kép (double boom), kết hợp với khung gầm bánh xích thủy lực thu gọn chuyên dụng và vòng bi xoay (slewing bearing) đường kính cực lớn, đảm bảo độ vững chắc khi thi công sâu và an toàn khi vận chuyển.
• Hệ thống bôi trơn tập trung: Trang bị tiêu chuẩn này giúp quy trình bảo dưỡng máy móc trở nên thuận tiện hơn bao giờ hết, gia tăng độ tin cậy của cỗ máy 136 tấn khi hoạt động liên tục.
• Đa dạng cấu hình mở rộng: Khách hàng có thể dễ dàng nâng cấp cỗ máy với các tùy chọn như tời kéo (crowd winch), bộ dẫn động ống vách (casing drive), mang lại khả năng mở rộng cực tốt cho nhiều dự án đặc thù.

THÔNG SỐ KỸ THUẬT CHI TIẾT

Dưới đây là bảng thông số sức mạnh đã được minh chứng tại các đại công trường của XR420E:

Thông số cơ bản

• Đường kính khoan lớn nhất: Ø2.800 mm (có thể mở rộng tối đa lên Ø3.000 mm khi tháo cần khoan/mast 1).
• Độ sâu khoan lớn nhất: 69 / 106 m.
• Trọng lượng vận hành: 136 tấn.

Động cơ

• Thương hiệu: Cummins.
• Model: X15-C535.
• Công suất danh định: 399 kW.

Cụm đầu khoan

• Mô-men xoắn lớn nhất: 430 kNm.
• Tốc độ quay: 6 - 27 vòng/phút

Hệ thống xi lanh kéo và tời kéo

• Xi lanh kéo (Crowd cylinder): Lực kéo lớn nhất 360 kN, Lực nâng lớn nhất 400 kN, Hành trình 6 m.
• Tời kéo (Crowd winch): Lực kéo lớn nhất 400 kN, Lực nâng lớn nhất 400 kN, Hành trình 13 m.

Hệ thống tời

• Lực kéo lớn nhất tời chính: 400 kN.
• Tốc độ lớn nhất tời chính: 80 m/phút.
• Đường kính cáp tời chính: Ø40 mm.
• Lực kéo lớn nhất tời phụ: 110 kN.
• Tốc độ lớn nhất tời phụ: 50 m/phút.
• Đường kính cáp tời phụ: Ø20 mm.

Thông số khung gầm và Kích thước

• Góc nghiêng trụ khoan (Hai bên/ trước/ sau): ±4° / 5° / 15°.
• Khoảng cách dải xích: 3.500 - 4.900 mm.
• Bề rộng lá xích: 800 mm.
• Độ dài dải xích: 6.575 mm.
• Khả năng leo dốc lớn nhất: 35%.
• Tốc độ di chuyển lớn nhất: 1.3 km/h.

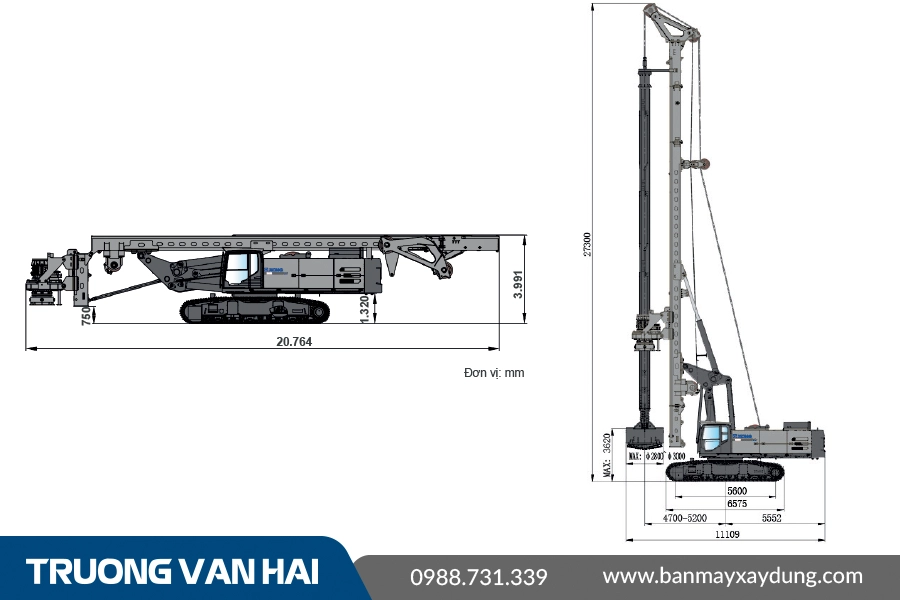

• Kích thước khi làm việc (D x R x C): 11.109 x 4.900 x 27.300 mm.
• Kích thước khi vận chuyển (D x R x C): 20.764 x 3.500 x 3.991 mm.

Hệ thống Thủy lực

• Áp suất làm việc: 33 MPa.

Hệ thống Cần khoan và Gầu khoan tương thích

• JS575-4x18 (Tiêu chuẩn): Trọng lượng 19 tấn, độ sâu khoan tối đa 65 m.
• JS575-4x19 (Tùy chỉnh): Trọng lượng 20 tấn, độ sâu khoan tối đa 69 m.
• MZ575-5x19 (Tùy chỉnh): Trọng lượng 19.5 tấn, độ sâu khoan tối đa 86 m.
• MZ575-6x19 (Tùy chỉnh): Trọng lượng 19.5 tấn, độ sâu khoan tối đa 106 m.

các trang bị

XR420E là nền tảng máy khoan dễ dàng tùy biến nhất trong phân khúc để đạt hiệu quả tối đa:

• Trang bị tiêu chuẩn: Động cơ Cummins 399 kW đa chế độ; Mâm quay đường kính lớn; Hệ thống điều khiển khoan tự động trên nền tảng màn hình thông minh; Khung luffing cần kép; Bơm mỡ bôi trơn tập trung; Cần khoan khóa liên động JS575-4x18.
• Trang bị tùy chọn mở rộng: Cấu hình tời kéo (Crowd winch) hành trình 13m; Hệ thống dẫn động ống vách (Casing drive); Hệ thống mở rộng đường kính cọc lên 3000mm; Đa dạng các dòng cần khoan ma sát (MZ) chuyên trị độ sâu hơn 100m.

Khi dự án của bạn đòi hỏi những cọc khoan nhồi sâu hơn, lớn hơn và cứng hơn, Máy khoan cọc nhồi XCMG XR420E chính là chìa khóa giải quyết mọi rào cản kỹ thuật. Sở hữu XR420E là sở hữu vị thế dẫn đầu trong ngành thi công nền móng.
